Tryckbegränsare avlastning
En tryckbegränsare elavlastad är en ventil som används inom hydrauliksystem. Den har två huvudfunktioner:
Tryckbegränsare: När trycket i systemet når en förinställd nivå, öppnar tryckbegränsaren en anslutning till tanken för att avlasta systemet. Detta förhindrar övertryck och skyddar komponenterna.
Elavlastning: Normalt öppen till tank: Ventilen är normalt öppen och släpper igenom olja till tanken. När den aktiveras (till exempel med 12V), stänger den av flödet till tankledningen.

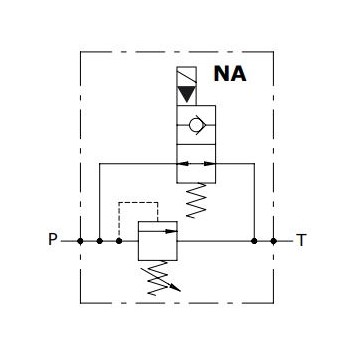

Normalt öppen till tank, 12V stänger tankledning
| Anslutning |
R 3/4" |
| Max flöde |
90 L |
| Tryck |
50-200 bar |
| Material |
Aluminium |

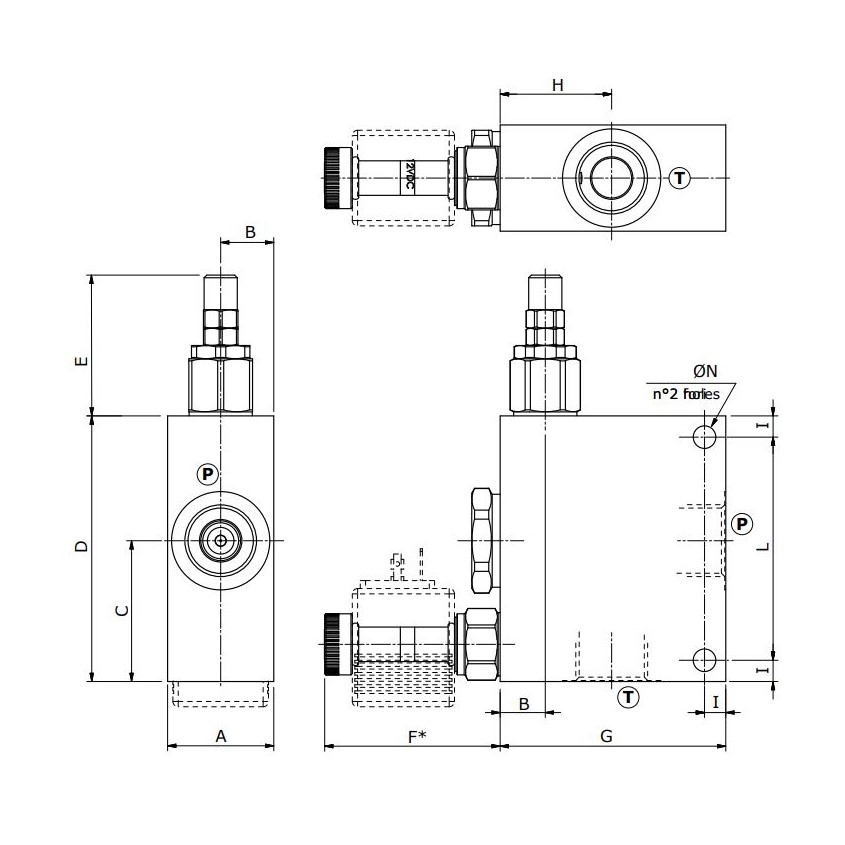

| A mm |
C mm |
D mm |
E mm |
F∗ mm |
G mm |
H mm |
I mm |
L mm |
∅N mm |
| 40 |
53 |
100 |
51.5 |
66.5 |
85 |
42 |
8 |
84 |
8.5 |
