Specialventiler

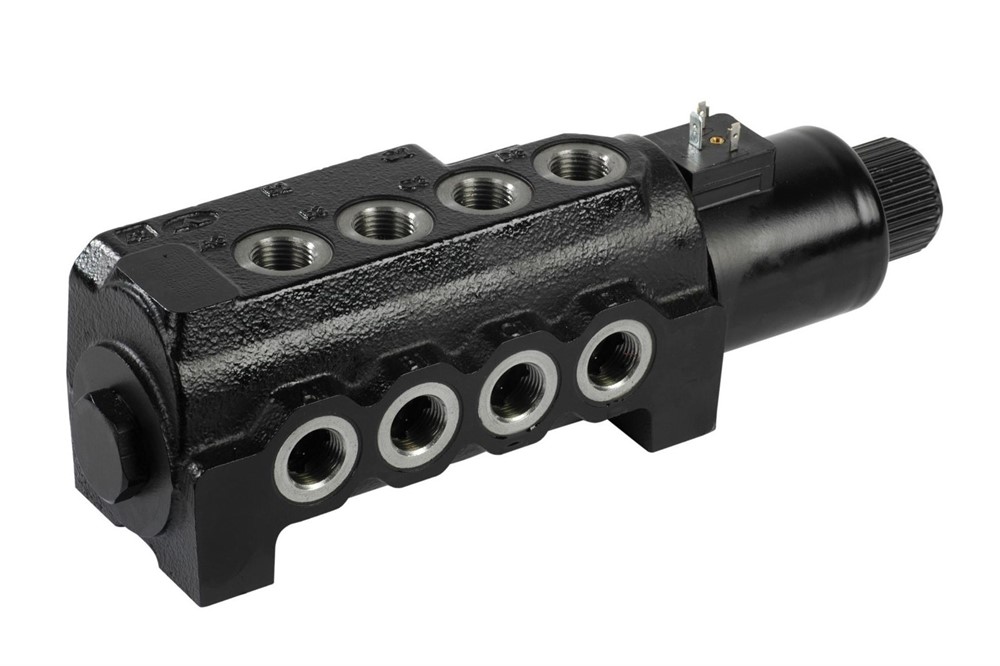

El-styrd väljarventilventil, används bl.a. för att växla mellan frontlastare och frontlyft.

Gänga G 1/2"
12 VDC
Maxflöde 90L/min
Max tryck 200 bar
Max tryck med dränering 315 bar

Funktion och användning

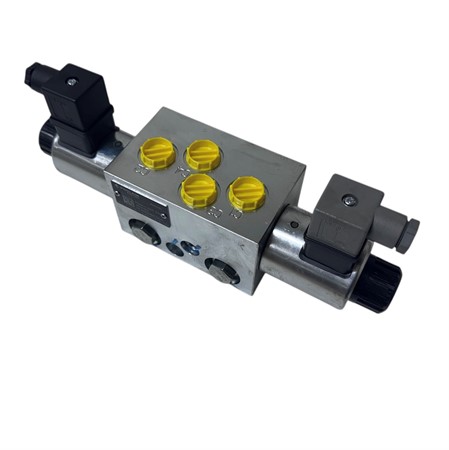

• 6/3-funktion: Ventilen har sex anslutningar (portar) och tre möjliga arbetslägen (vänster, neutral/mitten, höger). Den används ofta för att växla mellan två olika förbrukare (t.ex. två cylindrar) med hjälp av en enda grundventil.

• Användningsområden: Vanlig i lantbruksmaskiner, snöröjningsutrustning, gaffeltruckar och materialhantering där man behöver kontrollera flera funktioner som inte körs samtidigt.

Tekniska specifikationer

• Maximalt tryck: 350 bar.

• Maximalt flöde: 50 l/min.

• Manövrering: Sker oftast via magnetspolar (solenoider) på 24V DC.

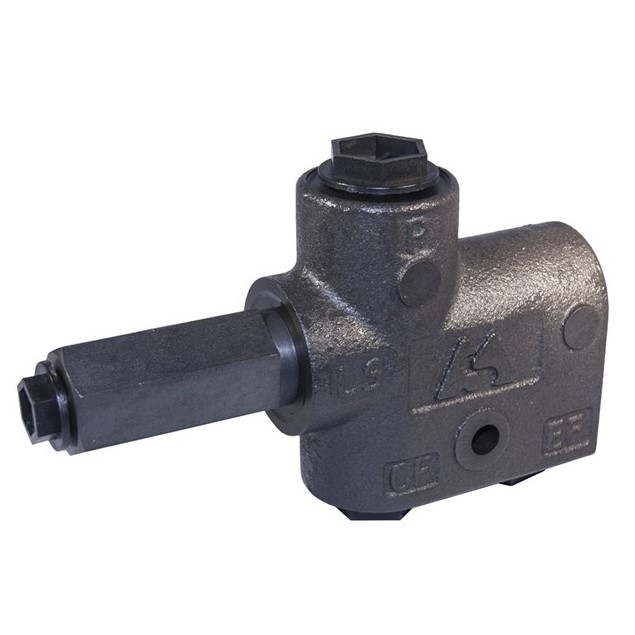

Ventilen monteras då man har en fast pump och en LS ventil.

Ventilen prioritera flöde till CF och efter trycksatt LS så går flödet över till EF.

LS kopplas till ls ventil, signal ledning
P kopplas från pump, max 250 bar
CF det prioriterade flödet kopplas till P på LS ventilen, max 175 bar
EF kopplas till annan ventil eller till tank, max 250 bar
Gänga G 1/2"
Max flöde 80L/min

En enkel och effektiv ventil som styr flytläget på ditt schaktblad, skopa, snöplog, lastare etc. Olika oljevolym på cylinder öppnas då till tank. Gänga 1/2" portar och 12V.

En enkel och effektiv ventil som styr flytläget på ditt schaktblad, skopa, snöplog, lastare etc. Olika oljevolym på cylinder öppnas då till tank. Gänga 1/2" portar och 24V.
