Styrsystem

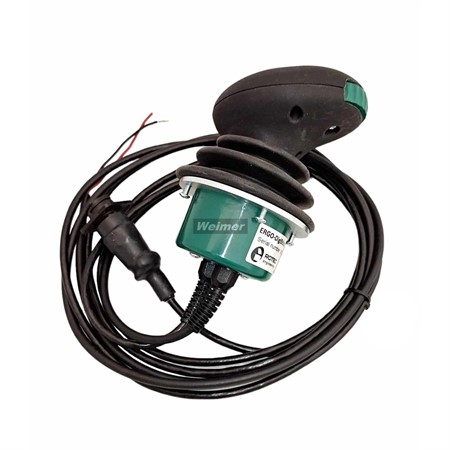

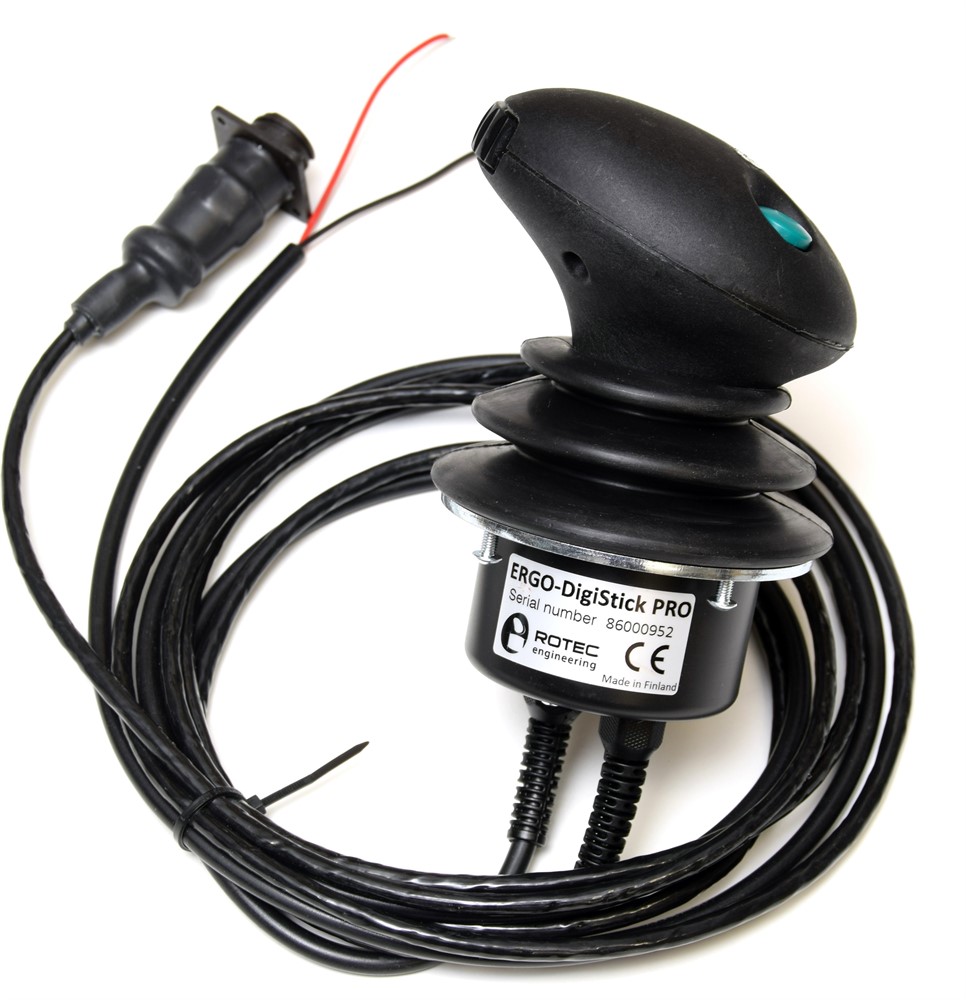

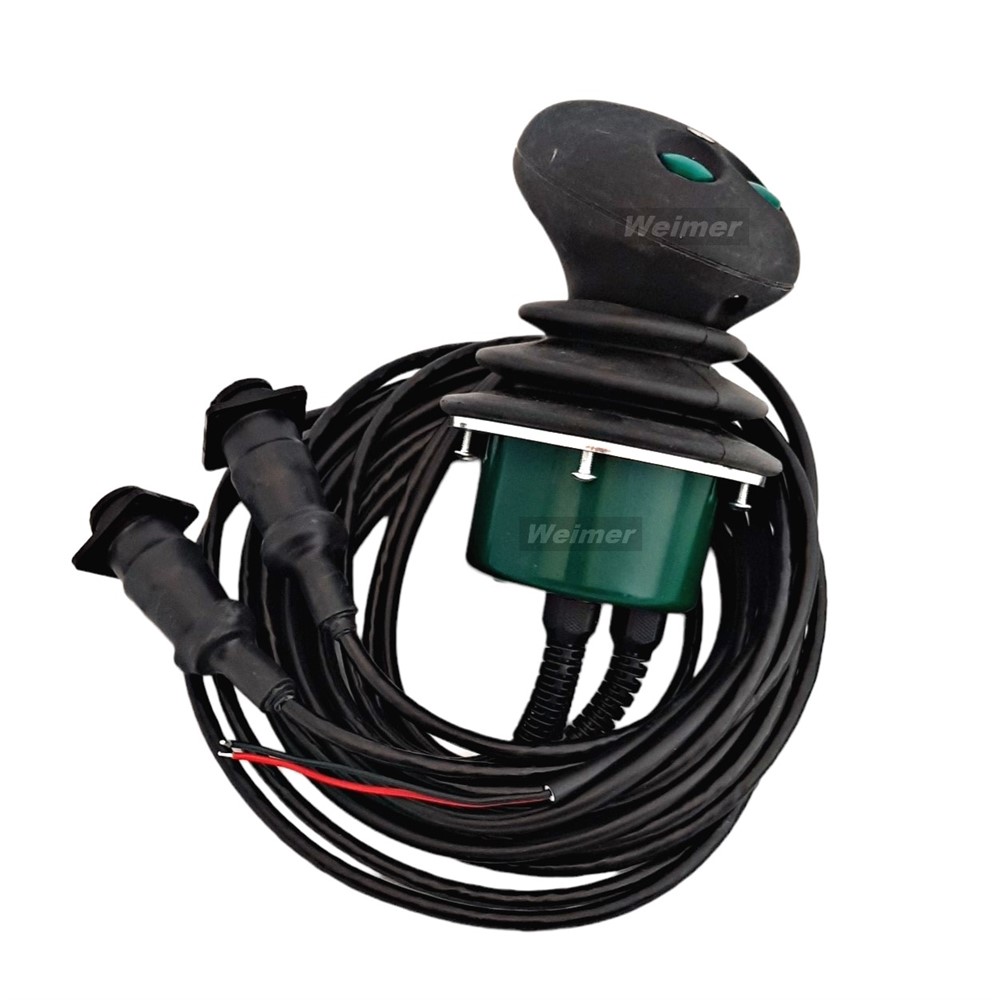

ERGO-DigiStick PRO W joystick med inbyggd strömkabel (1 m) och ventil kabel med AMP kontakt för elstyrda ventiler . ERGO-DigiStick PRO W styr Ålö och Trima frontlastare. Joysticken innehåller all nödvändig elektronik, så det behövs ingen separat kontrollbox.

Komplett med 1 st spak och kablage AMP kontakt
Vid kranventil välj två spakar
Ventilkabel 2+4,5 m med skarv
Med inbyggd elektornik, 12/24 VDC PWM 100 Hz

Komplett med 1 st spak och kablage Hirschman kontakt
Vid kranventil välj två spakar
Ventilkabel 2+4,5 m med skarv
Med inbyggd elektornik, 12/24 VDC PWM 100 Hz

Komplett med 1 st spak och kablage AMP kontakt
3 prop spak med dubbla kort, kan köra 8 sektions ventil med en spak
Ventilkabel 2x2 m + 2x4,5 m med skarv
Med inbyggd elektornik, 12/24 VDC PWM 100 Hz

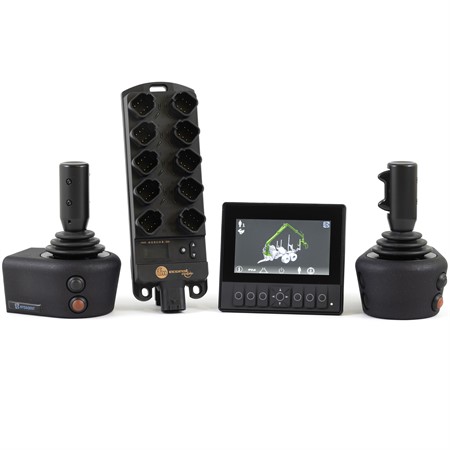

Med ES Crane 2.0 blir du effektivare i skogen!

Med ES Crane 2.0 säkerställer Ni en snygg och gedigen installation av ett modernt och snabbt styrsystem. Kompakta, justerbara spakkonsoller och flexibelt montage av display skapar förutsättningar för en ergonomisk och elegant installation. Kablaget är kompakt och smidigt tack vare kommunikation via CanBus mellan spakar och styrbox. Utsatta kablar är i PUR-material och dragna i skyddsslang för att minska risk för skador på dessa och dyra stillestånd.

Kran styrs proportionellt, snabbt och direkt med vår senaste mjukvara. Knappar för att styra stödbenen on/off är snabbt nåbara i konsolerna för max produktivitet.

Proportionell styrning av stödben (vipporna i spakarna), mikro-hastighet (hare-sköldpadda-snigel) och ”Easy Mode” är snabbt aktiverat med knappar på display.

Vid användning ihop med ventil EX38 (”flowsharing”) ges möjlighet till ”Easy Mode” – Förenklad kranstyrning!

Vid ”Easy Mode” samspelar lyft, vik och utskjut på kran. Kran in/ut styrs nu av Y-led på vänster spak.

Notera att ”Easy Mode” kräver viss intrimning av krantillverkare/brukare till aktuellt ekipage för bästa funktion.

Den tydliga instruktionsmanualen innehåller bl.a. instruktion för montering, kom igång/uppstart, kalibrering av strömmar, val av riktningsventil (EX38, DPX100, DVS14 m.m.) och Easy Mode (vid val av ventil med ”flowsharing”).

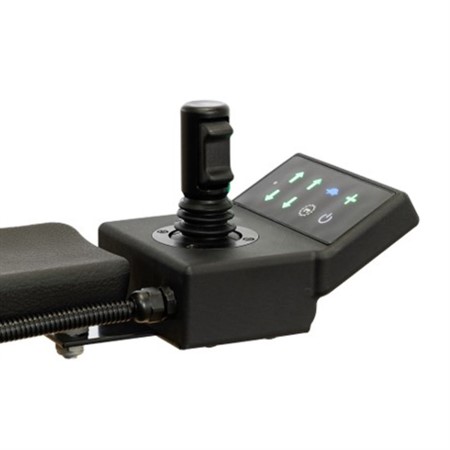

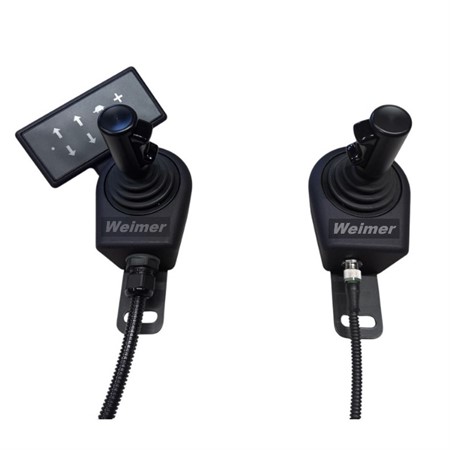

Med ES Crane säkerställer Ni en snygg och gedigen installation av ett modernt styrsystem. Spakkonsoller skapar förutsättningar för en elegant installation och via den tydliga knappsatsen är funktioner som stödben, mikro-fart, kalibrering av strömmar (eller fabriksåterställning) m.m. lättillgängligt.  Kablaget är kompakt och  smidigt tack vare kommunikation via CanBus mellan spakar och styrbox. Detta system är för skotare då skarv kontaken utgår mellan spakar och förstärkare. Utsatta kablar är i PUR-material och dragna i skyddsslang för att minska risk för skador på dessa och dyra stillestånd.

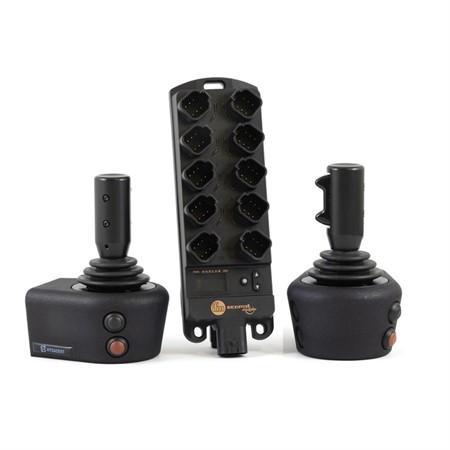

Med ES Crane säkerställer Ni en snygg och gedigen installation av ett modernt styrsystem. Spakkonsoller skapar förutsättningar för en elegant installation och via den tydliga knappsatsen är funktioner som stödben, mikro-fart, kalibrering av strömmar (eller fabriksåterställning) m.m. lättillgängligt.  Kablaget är kompakt och  smidigt tack vare kommunikation via CanBus mellan spakar och styrbox. Utsatta kablar är i PUR-material och dragna i skyddsslang för att minska risk för skador på dessa och dyra stillestånd.

Ett komplett styrsystem för el-propotional ventil
Innhåller:

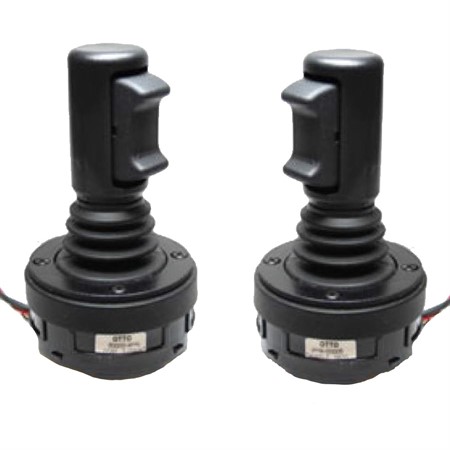

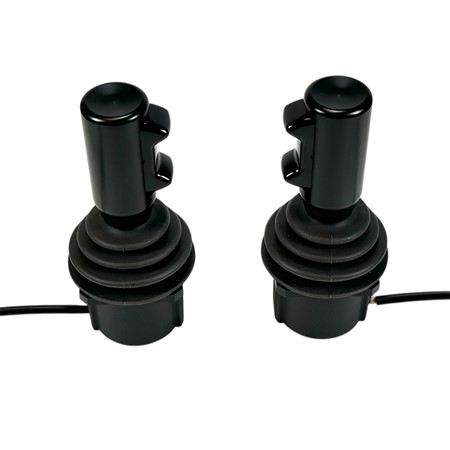

2 st minispakar 6 prop, vippa för sek 7-8 prop ventil som stödben
1 st kablage med vippor, skarvkontakt och ventilkablage AMP
1 st Fabercom förstärkare monterad på vagn

Ett komplett styrsystem för el-propotional ventil
Innhåller:
2 st minispakar 6 propotional, vippa för sek 7-8 on/off ventil som stödben
1 st kablage med vippor, skarvkontakt och ventilkablage AMP
1 st Fabercom förstärkare monterad i traktor

Ett komplett styrsystem för el-propotional ventil för montage i ex skotare
Innhåller:
2 st minisopakar 6 propotional
1 st kablage med Hirschman kontakter
1 st Fabercom förstärkare

IN = Signal + till nedan UT fär ex flytläge
UT = Signal + till ex flytlägesventil
DV = Dumpventil, om ventil är utrustad med dumpventil, ström ges då spakarna aktiveras

Ett komplett styrsystem för el-propotional ventil för montage i ex skotare
Innhåller:
2 st minispakar 6 propotional
1 st kablage med Hirschman kontakter
1 st Fabercom förstärkare

Driftsignal = ström på röd kabel för aktivera 7 funktion i spak X för ex styrning
IN = + in till nedan UT för ex flytläge
UT = + ut till ex flytlägesventil
DV = Dumpventil, om ventil är utrustad med dumpventil, ström ges då spakarna aktiveras

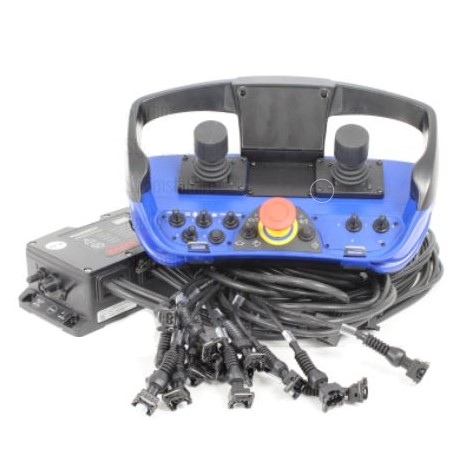

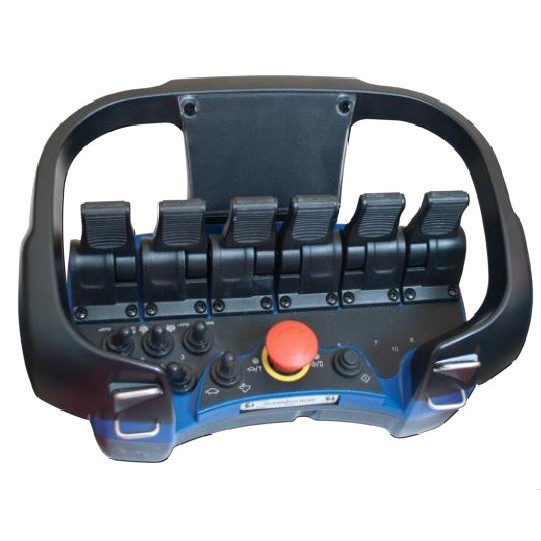

Scanreco Maxi radio system komplett med förstärkare

En högkvalitetsradio som är gjord för yrkesmässigt bruk. Radion byter automatiskt frekvens för att undvika störningar i körningen. Intrimning kan enkelt göras av operatören.

Radiostyrningen levereras komplett med sändare, mottagare, kablage, dubbla batterier samt laddare. Vi förinställer alltid radion efter era behov.

Manöverdonet består av 2 st joystickar för proportional körning, vippströmbrytare för on/off, startknapp och nödstopp.
Systemet har automatisk frekvenshantering, det innebär att man kan köra flera system på samma ställe utan att de stör ut varandra.
Batteriet räcker till ca 10h körning. När det är lite ström kvar tutar manöverdonet och en diod blinkar.
Röckvidd ca 100 m. Kabelkörning 10 m. Temperatur -25° till +70°. Kapsling IP65.
Det tar ca 3 h att ladda batteriet. Man kan även ladda via kabeln.
Dimmensioner BxHxD) 290x160x190 mm. Vikt 2,4 kg inkl batteri.

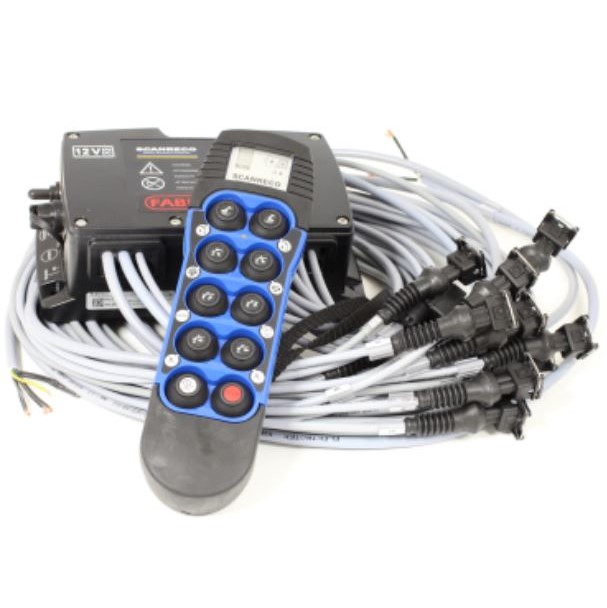

Radiostyrning för yrkesmässigt bruk. Sändaren har steglösa tryckknappar och kan styra upp till 8st dubbelvekande funktioner. De stora knapparna gör att det går bra att köra även när man har på sig handskar. Radion byter frekvens automatiskt för att förhindra störningar. Intrimning av radion kan enkelt göras av operatören. På en laddning går radion 20 timmar.

Den levereras komplett med sändare, mottagare, kablage och laddare. Vi förinställer alltid radion efter era behov.

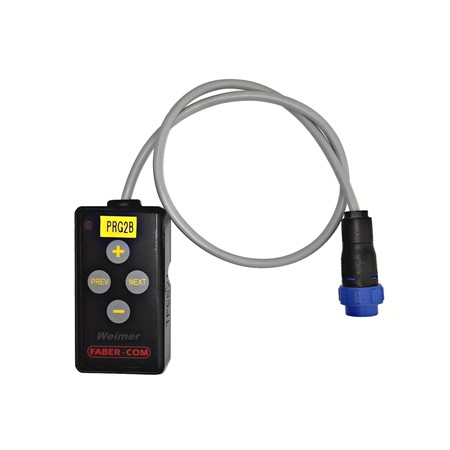

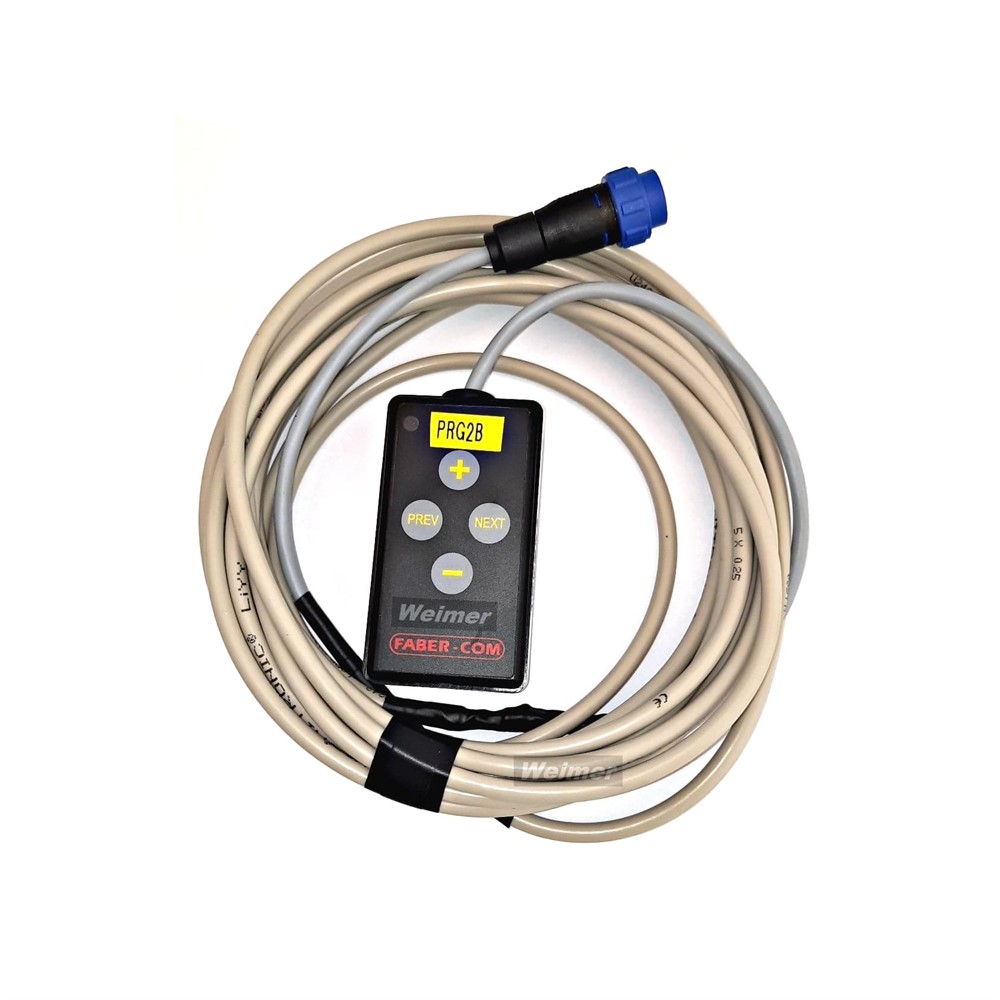

Med denna enheter gör man inställningar i Fabercom förstärkare.
Man ställer in min ström, max ström, start och stopp ramper mm

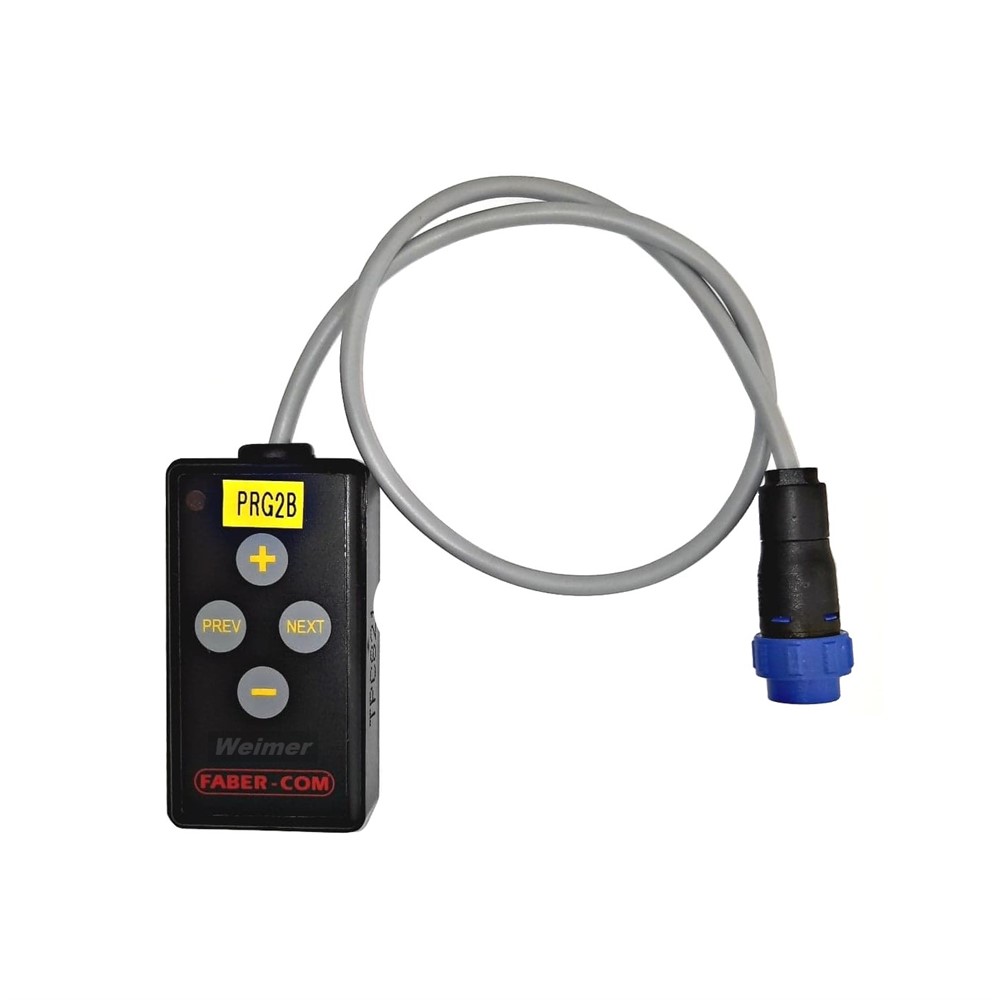

Med denna enheter gör man inställningar i Fabercom förstärkare.
Man ställer in min ström, max ström, start och stopp ramper mm

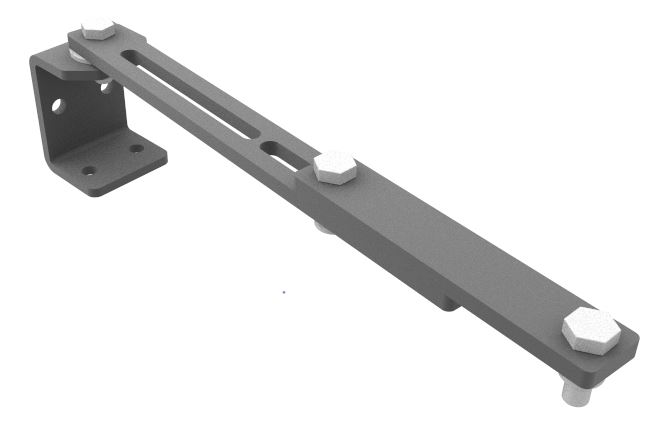

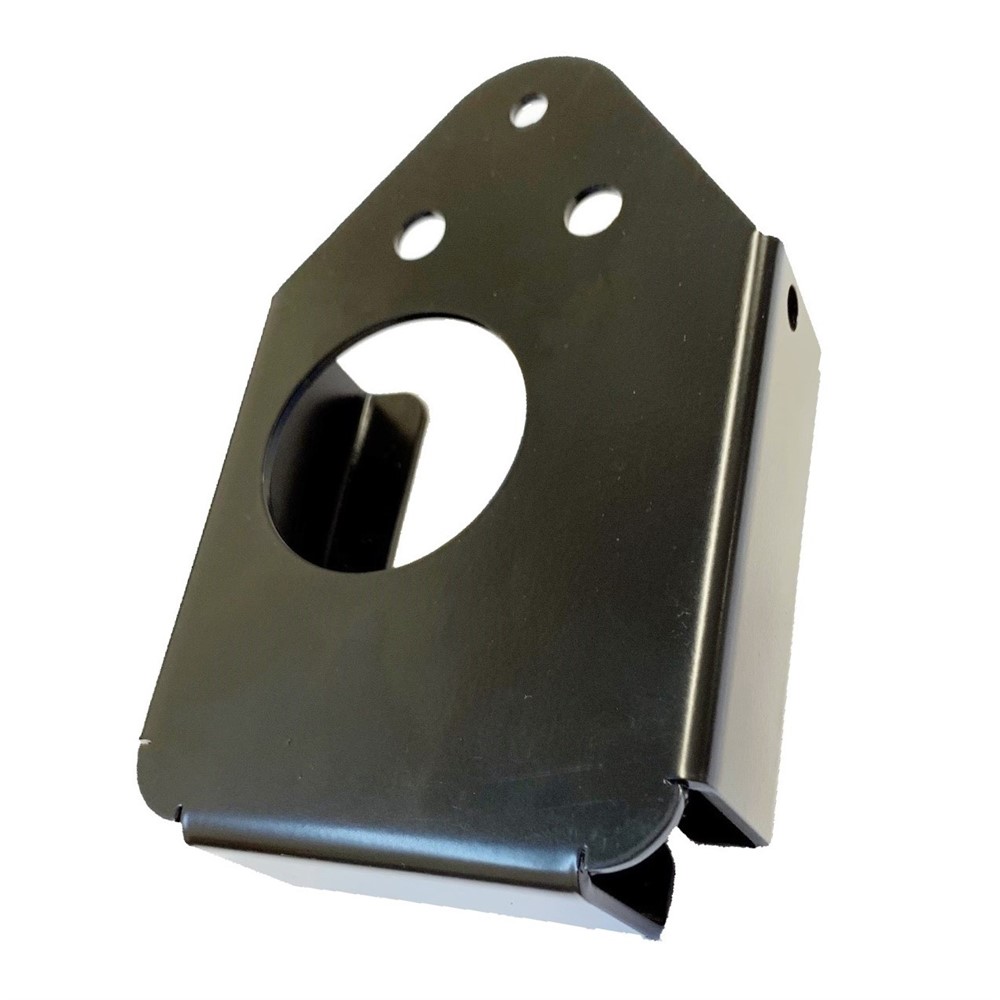

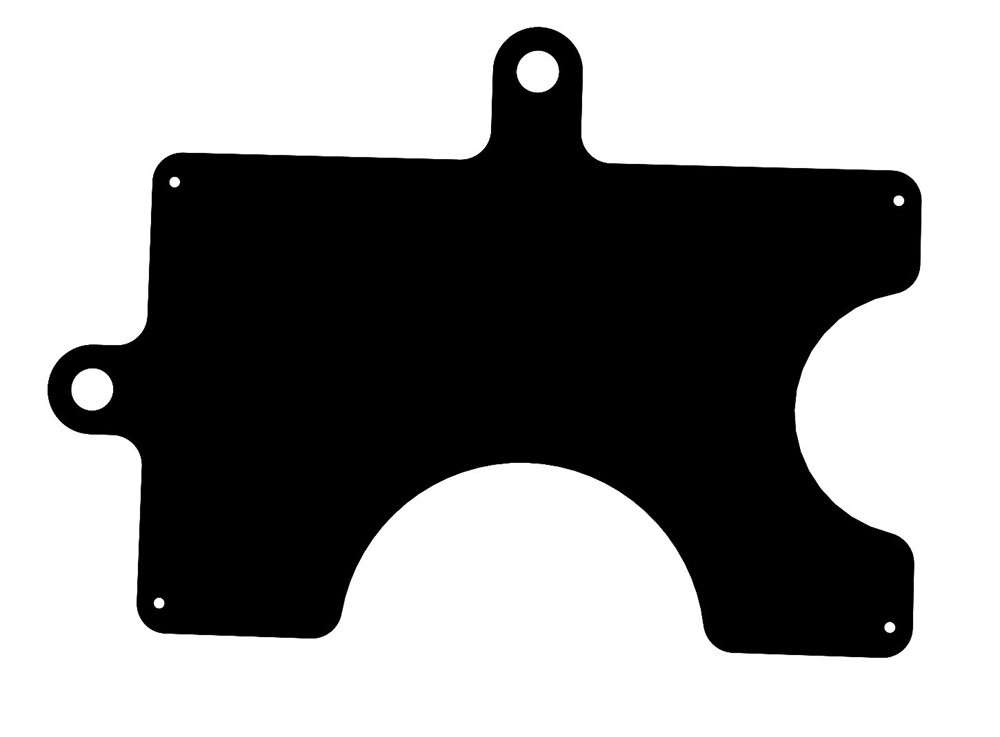

Innehåller 2 st för att fästa bak i hytt och montera spakar
Kan enkelt modifieras

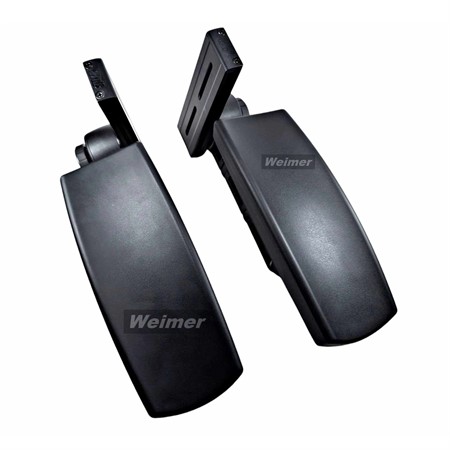

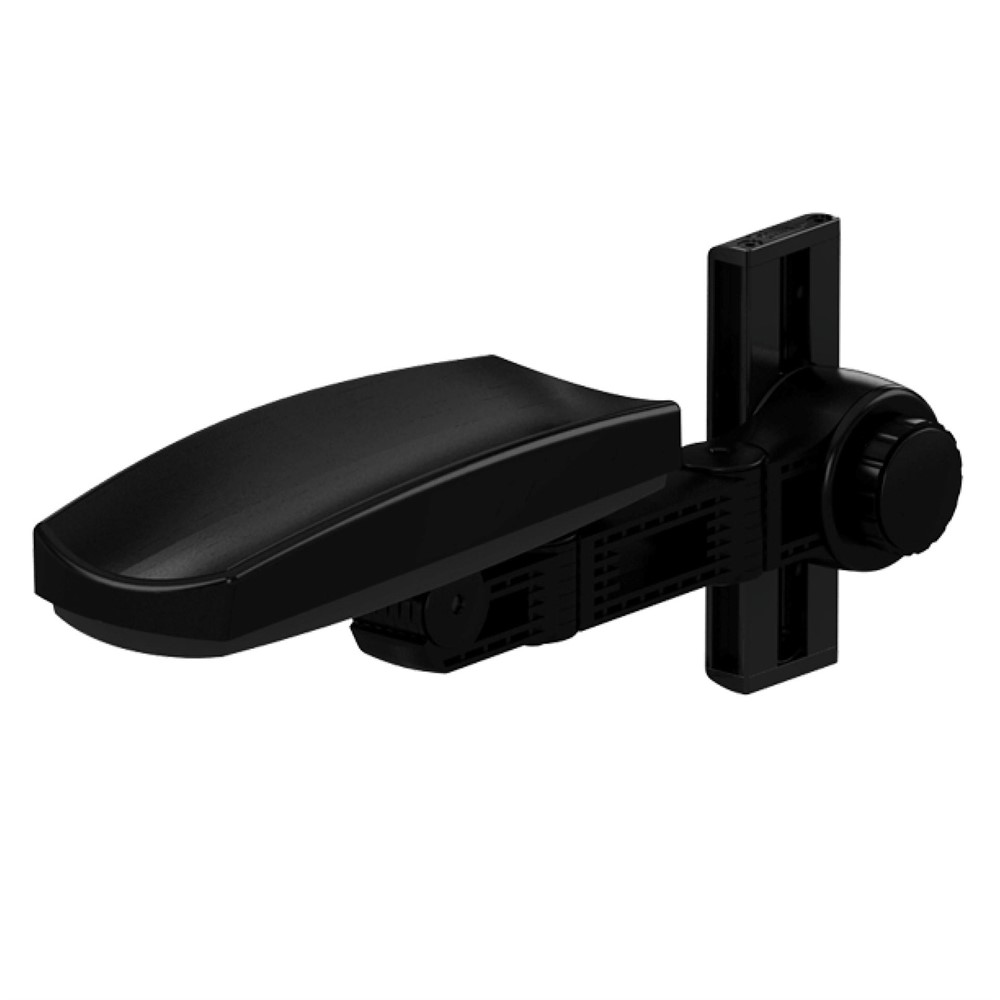

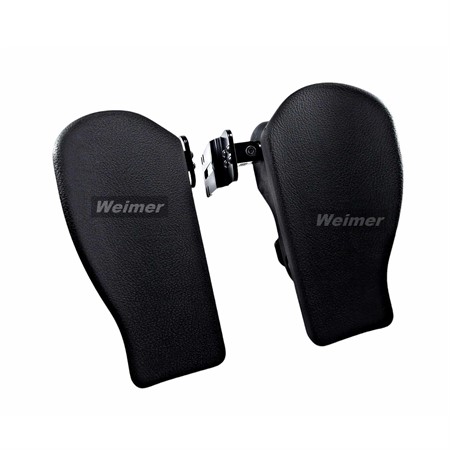

Innehåller 2 st armstöd, vänster och höger.
ARMFLEX GF är ett lätt armstöd utrustat med alla nödvändiga och önskvärda ergonomiska och tekniska justeringsmöjligheter. Designen av ARMFLEX GF är fokuserad på att tillhandahålla logiska och okomplicerade funktioner samtidigt som stabilitet och styrka bibehålls. Huvudfunktionen är enkel justering.
Höjden kan justeras i en snabb operation; breddjustering uppnås genom friktionsförband. Detta gör att positionen för ARMFLEX GF kan varieras i det oändliga, vilket uppmuntrar förare att utnyttja dessa funktioner fullt ut.

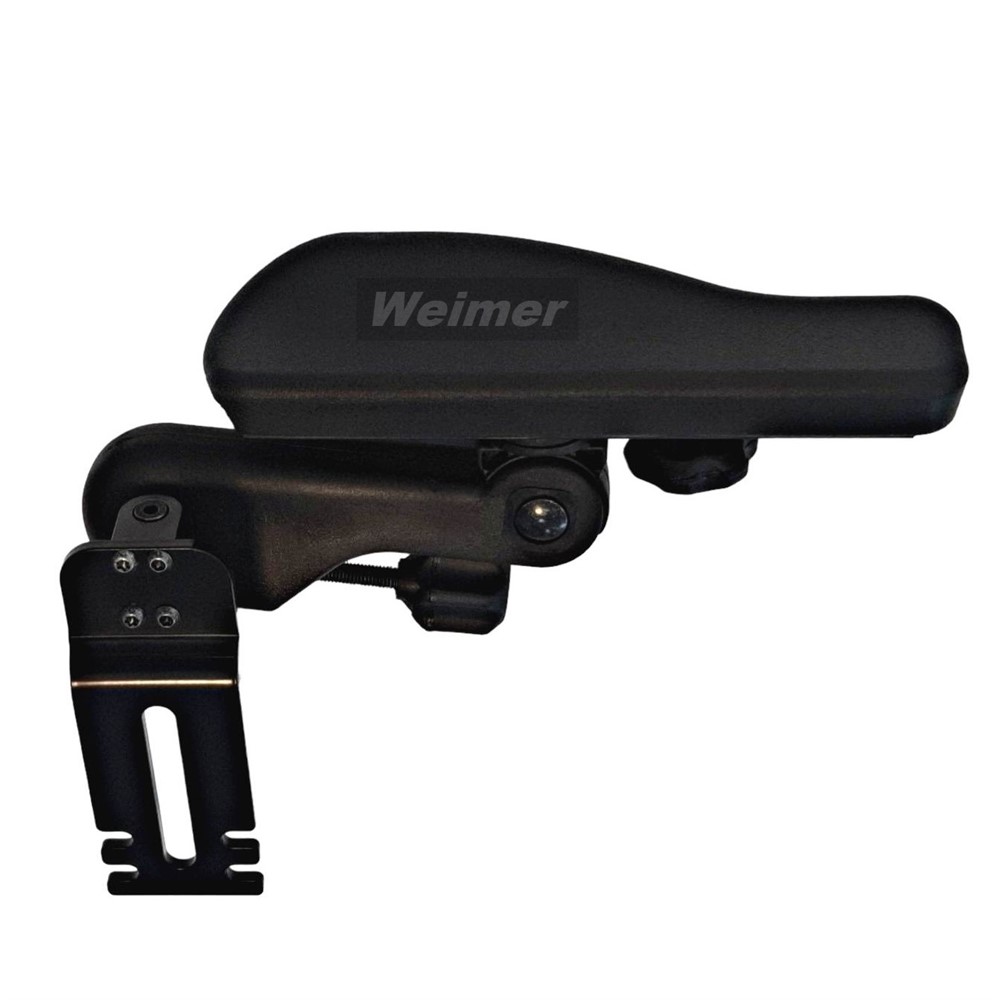

Innehåller 2 st armstöd, vänster och höger.
ARMFLEX GF är ett lätt armstöd utrustat med alla nödvändiga och önskvärda ergonomiska och tekniska justeringsmöjligheter. Designen av ARMFLEX GF är fokuserad på att tillhandahålla logiska och okomplicerade funktioner samtidigt som stabilitet och styrka bibehålls. Huvudfunktionen är enkel justering.

Höjden kan justeras i en snabb operation; breddjustering uppnås genom friktionsförband. Detta gör att positionen för ARMFLEX GF kan varieras i det oändliga, vilket uppmuntrar förare att utnyttja dessa funktioner fullt ut.
