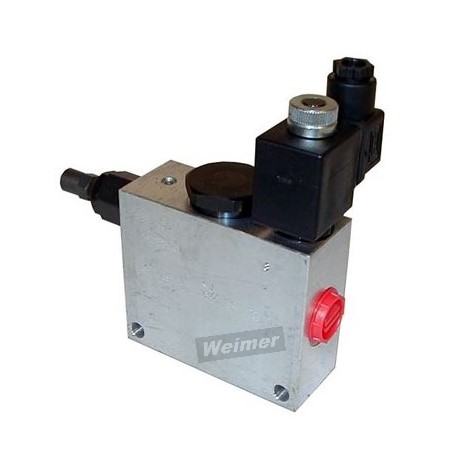

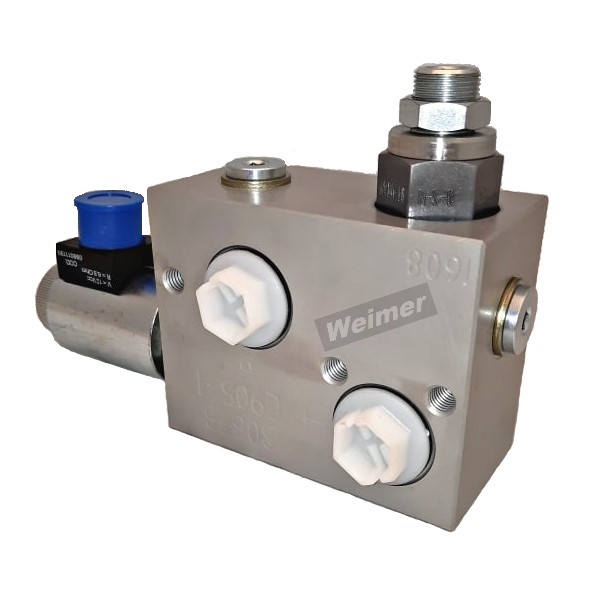

Tryckbegränsare avlastning
En tryckbegränsare elavlastad är en ventil som används inom hydrauliksystem. Den har två huvudfunktioner:
Tryckbegränsare: När trycket i systemet når en förinställd nivå, öppnar tryckbegränsaren en anslutning till tanken för att avlasta systemet. Detta förhindrar övertryck och skyddar komponenterna.
Elavlastning: Normalt öppen till tank: Ventilen är normalt öppen och släpper igenom olja till tanken. När den aktiveras (till exempel med 12V), stänger den av flödet till tankledningen.

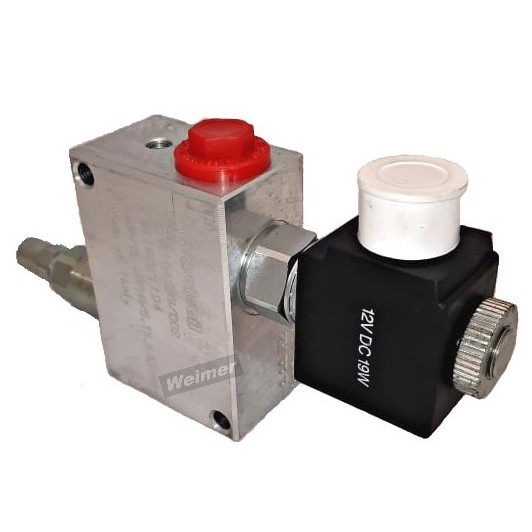

Normalt öppen till tank, 12V stänger tankledning
| Anslutning | R 1/2" |
| Max flöde | 90 L |
| Tryck | 50-200 bar |
| Material | Aluminium |
| A mm | C mm | D mm | E mm | F∗ mm | G mm | H mm | I mm | L mm | ∅N mm |
| 40 | 53 | 100 | 51.5 | 66.5 | 85 | 42 | 8 | 84 | 8.5 |
