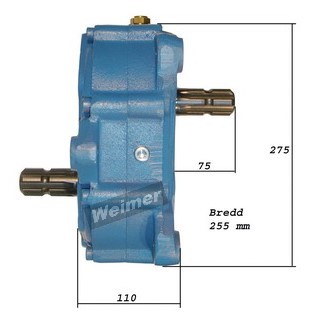

541 Växel mått.jpg

Växel 100kW

Växellåda / vändlåda 100kW

Växellådan används för att vända rotation på en axel och/eller ändra utväxling på axeln. Som standard är det två kugghjul i lådan och vänder rotationen.

Växellådan används ofta till fläktar, generatorer, sågverk, vattenpumpar, sågverk eller skogsvagnar för den mekaniska driften.

Med tillägget för mellan kugghjulet så får man samma rotation in som ut. På grund av vämeutvecklingen när det är tre kugghjul i lådan klarar den lägre effekt. Det kräver också en bättre olja, rekommenderat en GL7 olja.

Beställning görs i minst två artiklar. Den första väljer man axlar/medbringare, ingående som utgående. Den andra artikeln väljs utväxling, efter det kan man göra tillval på mellan kugghjulet och/eller olika flensar som monteras på medbringaren.

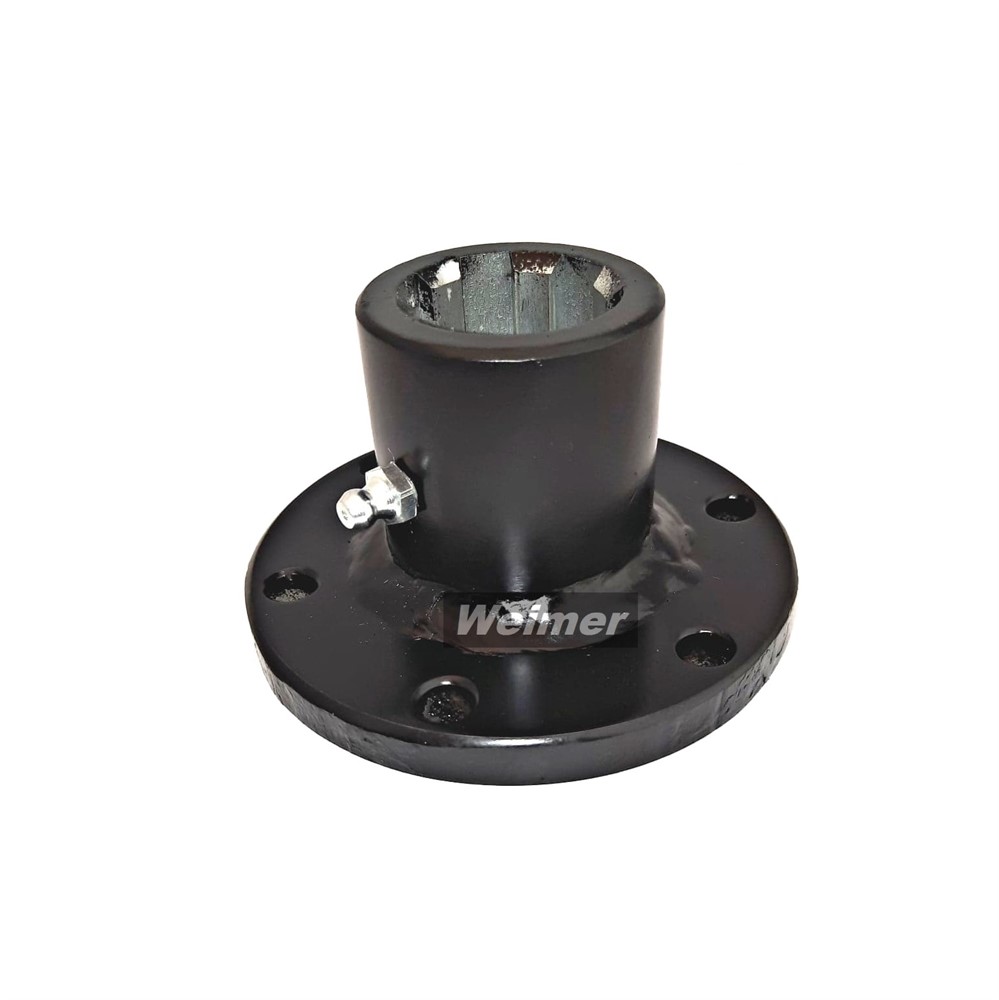

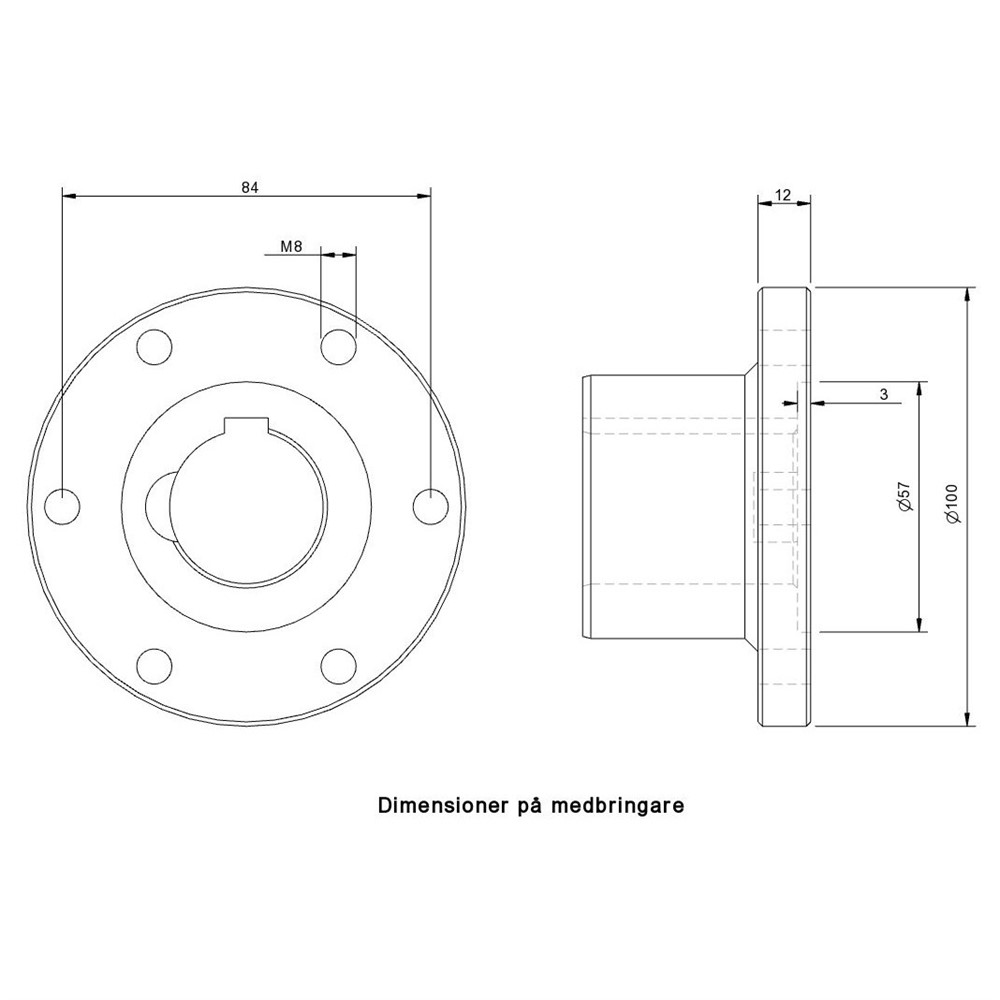

Medbringaren är ny framtagen då det gör det lättare att byta splines hylsa vid slitage eller för att enkelt montera special hylsor/flensar för olika ändamål.

Tekniska data

Max vridmoment170 kpm / 1665 Nm
Max effekt100 kW / 130 hk
Med mellan kugghjul50 kW / 65 hk
Max varv vid belastning2000 varv / min
Viktca 28 kg
Oljevolym0,5-0,75 L
OljaSEA 80 / 90 växellådsolja / GL7 olja ex LE eller Omega 690



Exemel: Växellåda med utvändiga 6 PTO plines, utväxling 1:1,2 (ingående axel räknas alltid som 1 varv, man växlar ner eller upp) och ett mellankugghjul för samma rotation ut som in
Växellådan består av 3 komponeter med följande artikelnr

54111 + 54271 + 54407



54111

Ingående axel utvändig PTO 6 splines 1 3/8"
Utgående axel utvändig PTO 6 splines 1 3/8"

Pris exkl.7 900
54113

Ingående axel utvändig PTO 6 splines 1 3/8"
Utgående axel utvändig 35 mm med 8 mm kil

Pris exkl.7 900
Växel utvändig 6 splines / medbringare

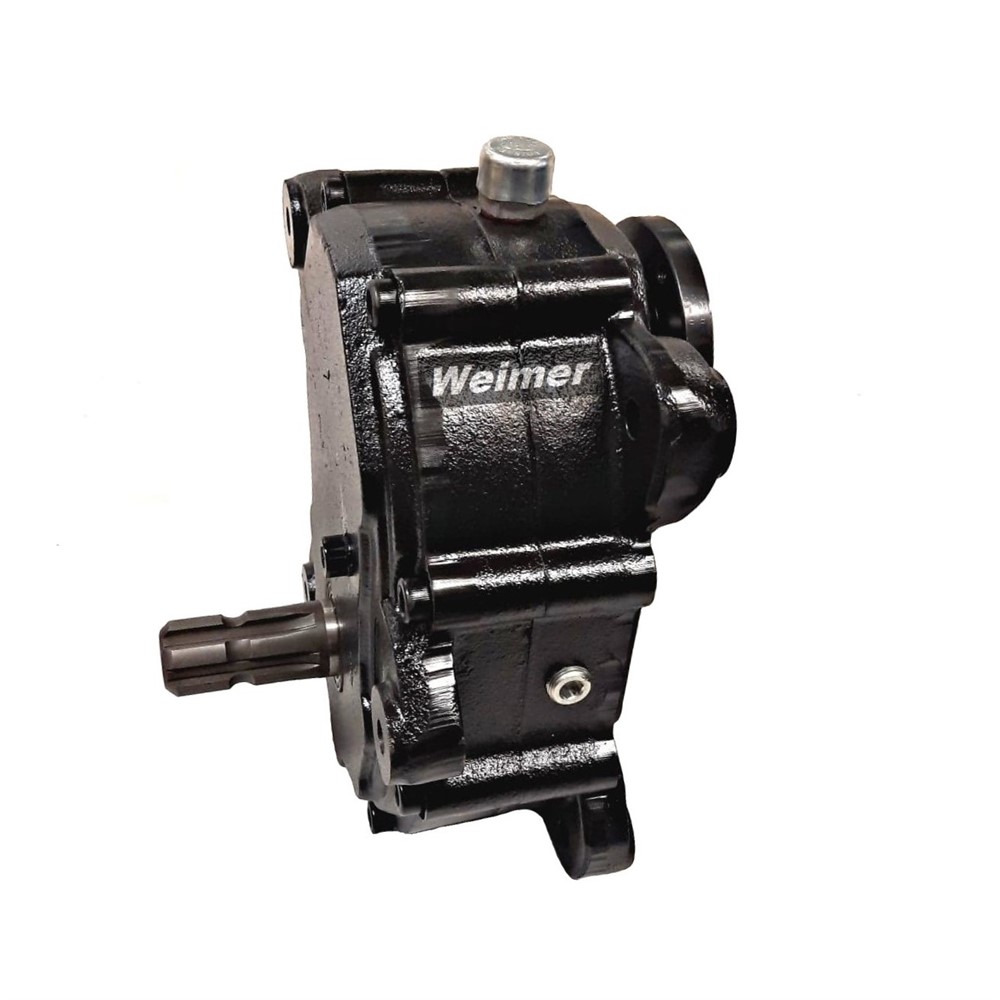

54114

Ingående axel utvändig PTO 6 splines 1 3/8"
Utgående axel för medbringare, välj medbringare nedan

Pris exkl.8 500
54131

Ingående axel utvändig 35 mm med 8 mm kil
Utgående axel utvändig PTO 6 splines 1 3/8"

Pris exkl.7 900
54133

Ingående axel utvändig 35 mm med 8 mm kil
Utgående axel utvändig 35 mm med 8 mm kil

Pris exkl.7 900
Växel utvändig 35 axel / medbringare
54134

Ingående axel utvändig 35 mm med 8 mm kil
Utgående axel för medbringare, välj medbringare nedan

Pris exkl.8 500

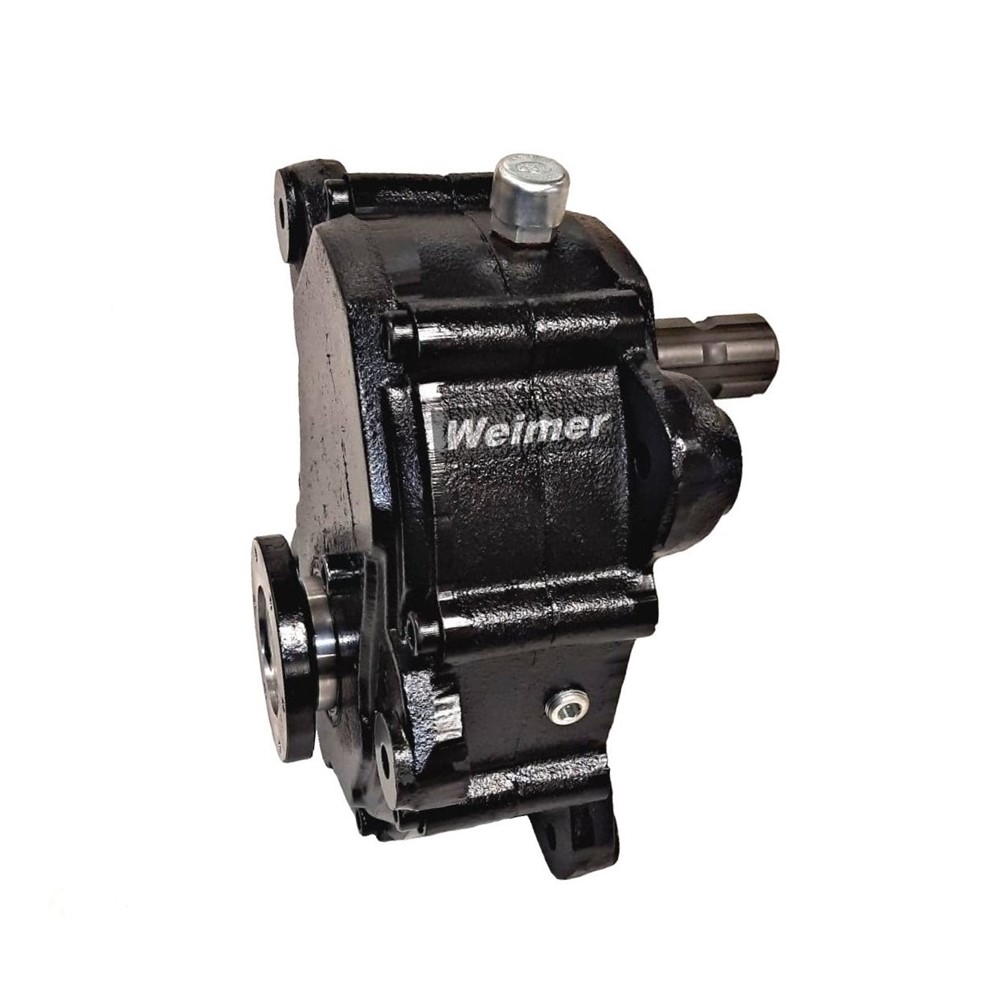

Växel medbringare / utvändig 6 splines
54141

Ingående axel för medbringare, välj medbringare nedan
Utgående axel utvändig PTO 6 splines 1 3/8"

Pris exkl.8 500
54142

Ingående axel för medbringare, välj medbringare nedan
Utgående axel utvändig 35 mm med 8 mm kil

Pris exkl.8 500
54143

Ingående axel för medbringare, välj medbringare nedan
Utgående axel för medbringare, välj medbringare nedan

Pris exkl.8 500

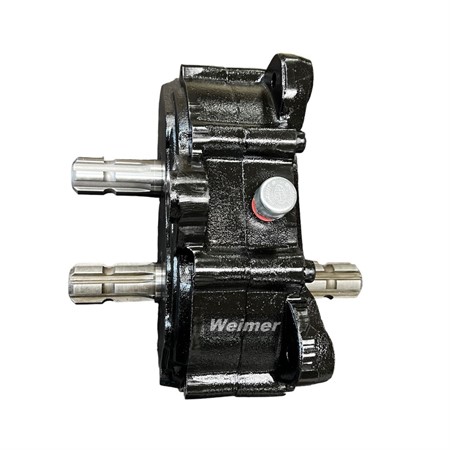

Genomgående ingånde axel
54211

Den ingående axeln går igenom lådan, ligger ca 75 mm c-c från utgående axel

Pris exkl.800
54212

Den utgående axel går igenom lådan, ligger ca 75 mm c-c från ingående axeln

Pris exkl.800
54271

Ett mellan kugghjul monteras i lådan, det gör att ingående axel har samma rotation som utgående, ingen rotations vändning.

Växellådan klarar lägre effekt, ca 50 kW och det är viktigt att bättre olja används, GL7 olja ex Omega 690

Pris exkl.1 950
54401

Ingående axel gör 1 varv
Utgående axel gör 0,4 varv

Pris exkl.0
54402

Ingående axel gör 1 varv
Utgående axel gör 0,5 varv

Pris exkl.0
54403

Ingående axel gör 1 varv
Utgående axel gör 0,6 varv

Pris exkl.0
54404

Ingående axel gör 1 varv
Utgående axel gör 0,7 varv

Pris exkl.0
54405

Ingående axel gör 1 varv
Utgående axel gör 0,8 varv

Pris exkl.0
54406

Ingående axel gör 1 varv
Utgående axel gör 1 varv

Pris exkl.0
54407

Ingående axel gör 1 varv
Utgående axel gör 1,2 varv

Pris exkl.0
54408

Ingående axel gör 1 varv
Utgående axel gör 1,4 varv

Pris exkl.0
54409

Ingående axel gör 1 varv
Utgående axel gör 1,8 varv

Pris exkl.0
54410

Ingående axel gör 1 varv
Utgående axel gör 2,2 varv

Pris exkl.0
54411

Ingående axel gör 1 varv
Utgående axel gör 2,4 varv

Pris exkl.0
