Harvester

Denna produkt innehåller:
Jobo stegmatare ST50B
Styrsystem Jobo CAN CCD med 3,2" färgskärm
Anslutningskabel 15 m

OBS Bilderna skiljer från produkten

Denna produkt innehåller:
Jobo stegmatare ST50B för grävmaskin
Styrsystem Jobo CAN CCD med 3,2" färgskärm
Anslutningskabel 15 m

OBS Bilderna skiljer från produkten

Denna produkt innehåller:
Jobo stegmatare ST50B för grävmaskin
Styrsystem Jobo CAN CCD med 3,2" färgskärm
Anslutningskabel 15 m
Rullmätning
Diametermätning

OBS Bilderna skiljer från produkten

Denna produkt innehåller:
Jobo stegmatare ST50C (kan kompletteras med matarrullar)
Styrsystem Jobo CAN CCD med 3,2" färgskärm
Anslutningskabel 15 m
Rullmätning
Diametermätning

OBS Bilderna skiljer från produkten

Denna produkt innehåller:
Jobo stegmatare ST50CR med matarrullar
Styrsystem Jobo CAN CCD med 3,2" färgskärm
Anslutningskabel 15 m
Rullmätning
Diametermätning

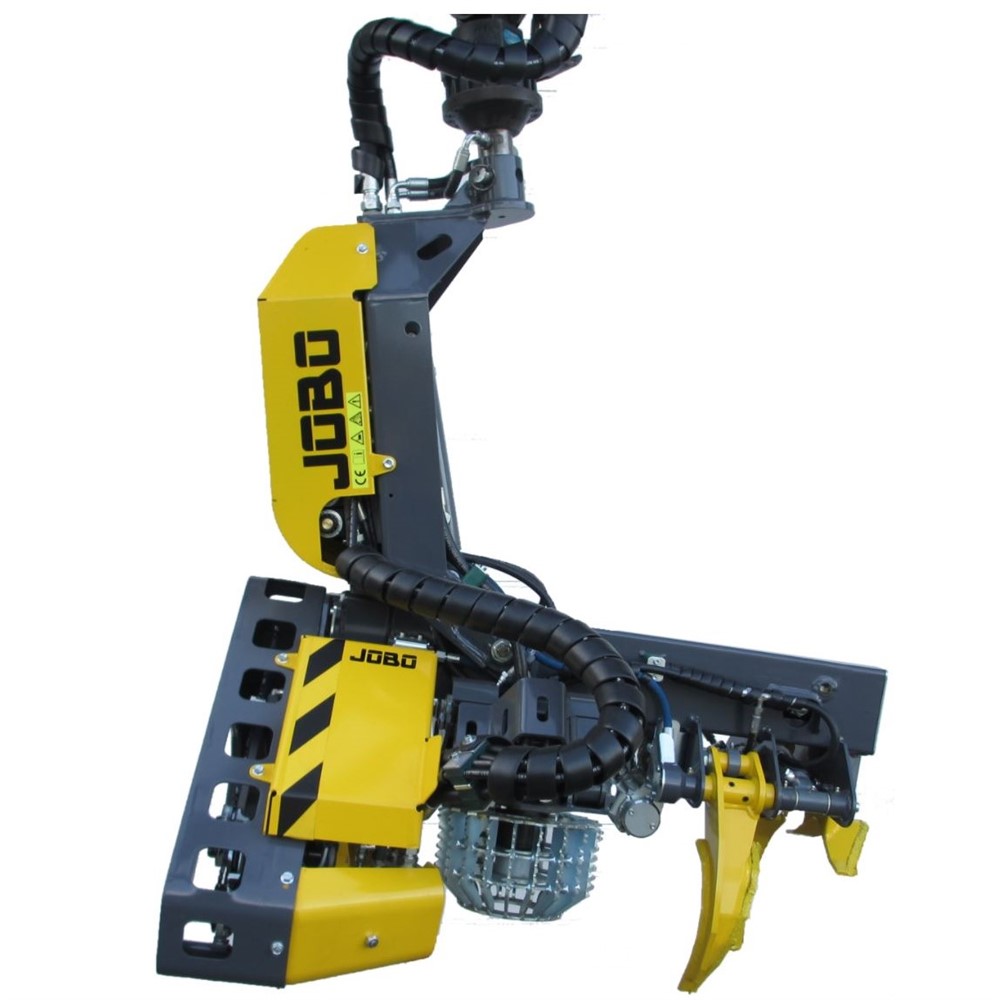

Aggregatet är avsett att monteras på traktormonterad kran, 6-10 ton grävmskin eller medelstor gallrings skördare. Med tre rörliga knivar är kvistresultatet ypperligt också på relativt krokiga stammar.

• elektroniskt genomsågnings-skydd
• kontrollerad kedjesmörjning
• propo styrda kvistknivar

Funktionsdata:
• kvistkraft 3,5 / 2,4 ton vid 190 bar
• stegets slaglängd 75 cm
• matningshastighet ca. 1 m/s vid 120 l/min.
• svärdlängd 50/56 cm , 404, 2,0 mm
• vikt ca 325 kg, med olja
• största fälldiameter 40cm
• största kvistningsdiameter 35cm
• anslutnings-slangar och kablage 3,5m
• snabbkopplingar (3/4in, 1in)
• kontakt MIL standard 10 poler

Komplett mätrulle
Fjäderbelastad mätrulle som känner av stammens rörelse framåt och bakåt.
Praktisk mätnoggrannhet ±3 cm :

Tekniska data:
• Magnetisk givare (Hall)
• Mätnoggrannhet ±0,7 cm (teoretisk)
• Stålrulle ø85 mm

Knappsats par (2 x 9st)
Knappsatser för höger/vänster funktioner:
• returnerande knappar 9st
• ansluting M12, kabel ingår
• monterat stöd, med valbar klämma

OBS: Icke väderbestängiga

CAN system MK2, Connection Box (CB)
Göra alla uppkopplingar av in/utgångar:

• CAN kort för alla knappingångar
• kablarna ansluts med standard kontakter
• huvudrele och hjälpreleer
• säkringar för alla kretsar

Ange spänning 12/24VDC

CCD-D 050012 isplay, distribuerad
Styrenheten placeras i hytten skyddad för fukt, drifttemperatur -30 - +70 °C.

• förval 36 st, programmerbara
• val av trädslag 6 st, LGTH sidan
• val av fyra olika körprogram
• stubbehandling (option)
• justering av driftparametrar, ADMIN sidan
• uppföljning av produktion, PROD sidan

Innehåll och tekniska data:
• huvudenhet CCD1200S-CAN bus
• 3,2” TFT LCD skärm (upplösning 320x240)
• IP67
• 12 / 24 VDC, programmerbar
• realtidsklocka
• styrknappar (2st) , 7 knappar per sida
• hållare för knapparna
• anslutning CAN/matning

Denna produkt innehåller:
Jobo stegmatare SR75
Styrsystem Jobo CAN CCD med 3,2" färgskärm
Anslutningskabel 15 m
Rullmätning
Diametermätning

Aggregatet är avsett att monteras på traktormonterad kran, 6-10 ton grävmskin eller medelstor gallrings skördare. Med tre rörliga knivar är kvistresultatet ypperligt också på relativt krokiga stammar.

• elektroniskt genomsågnings-skydd
• kontrollerad kedjesmörjning
• propo styrda kvistknivar

Funktionsdata:
• kvistkraft 3,5 / 2,4 ton vid 190 bar
• stegets slaglängd 75 cm
• matningshastighet ca. 1 m/s vid 120 l/min.
• svärdlängd 50/56 cm , 404, 2,0 mm
• vikt ca 325 kg, med olja
• största fälldiameter 40cm
• största kvistningsdiameter 35cm
• anslutnings-slangar och kablage 3,5m
• snabbkopplingar (3/4in, 1in)
• kontakt MIL standard 10 poler

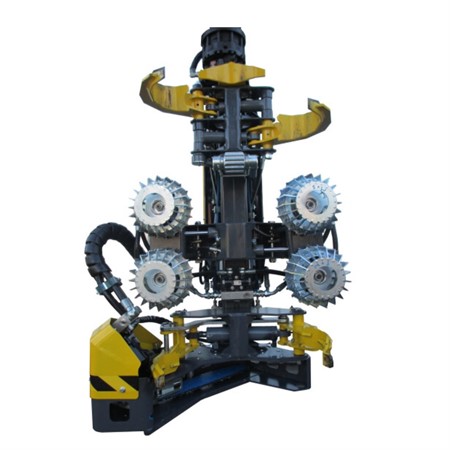

Rullpaket SR75
Rullenheten montera på stegbalken i egna fästen, kan också eftermonteras på Combi aggregat. Rullarna styrs enligt fyra (4) olika körprogram:

F1 - Stegmatning och rullmatning kombinerat
F2 - Rullmatning endast
F3 - Flerträdplock med rullen - MultiStem
F4 - Tilläggshåll med rullen - MultiGrip

Rullarna kan backas med automatisk retur framåt.

Funktionsdata:
• Anslutningar 1/2in slang
• Hydraulmotorer 4 x 200/315cc
• Rullar ø220 mm
• Hastighet > 3,5 m/s vid 120 l/min

Komplett mätrulle
Fjäderbelastad mätrulle som känner av stammens rörelse framåt och bakåt.
Praktisk mätnoggrannhet ±3 cm :

Tekniska data:
• Magnetisk givare (Hall)
• Mätnoggrannhet ±0,7 cm (teoretisk)
• Stålrulle ø85 mm

Knappsats par (2 x 9st)
Knappsatser för höger/vänster funktioner:

• returnerande knappar 9st
• ansluting M12, kabel ingår
• monterat stöd, med valbar klämma

OBS: Icke väderbestängiga

CAN system MK2, Connection Box (CB)
Göra alla uppkopplingar av in/utgångar:

• CAN kort för alla knappingångar
• kablarna ansluts med standard kontakter
• huvudrele och hjälpreleer
• säkringar för alla kretsar

Ange spänning 12/24VDC

CCD-D 050012 isplay, distribuerad
Styrenheten placeras i hytten skyddad för fukt, drifttemperatur -30 - +70 °C.

• förval 36 st, programmerbara
• val av trädslag 6 st, LGTH sidan
• val av fyra olika körprogram
• stubbehandling (option)
• justering av driftparametrar, ADMIN sidan
• uppföljning av produktion, PROD sidan

Innehåll och tekniska data:
• huvudenhet CCD1200S-CAN bus
• 3,2” TFT LCD skärm (upplösning 320x240)
• IP67
• 12 / 24 VDC, programmerbar
• realtidsklocka
• styrknappar (2st) , 7 knappar per sida
• hållare för knapparna
• anslutning CAN/matning

Denna produkt innehåller:

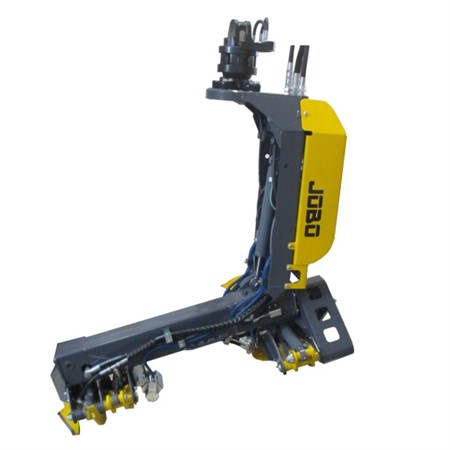

Jobo stegmatare SR75 Combi med fyra matar rullar
Styrsystem Jobo CAN CCD med 3,2" färgskärm
Anslutningskabel 15 m
Rullmätning
Diametermätning

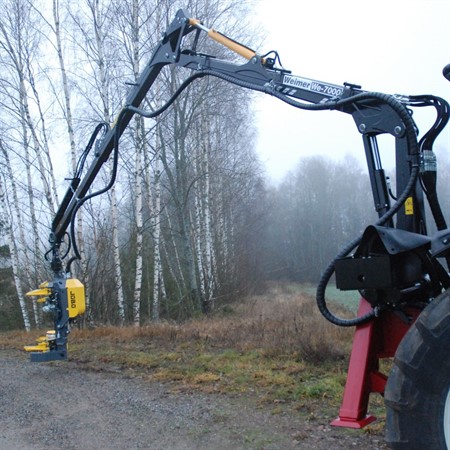

Innehåller:
2 st 2-stål 3/4" slang IR-IR Längd 8 m
5 st Slanghållare 60 mm med kedja
1 st Slangskydd 22-40 8 m

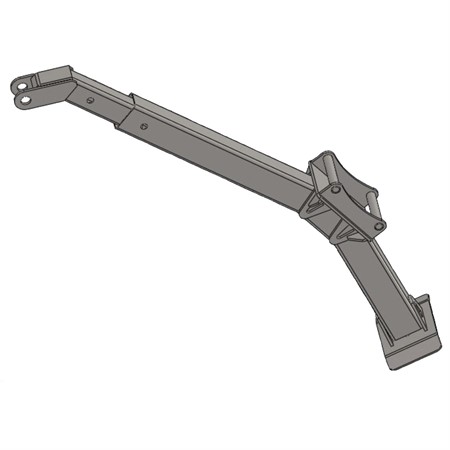

Den mekaniska bomförlängningen görs i två 30 cm-steg med en låsning. Förlängningen är tillräcklig för att ställa skördaren upprätt på förlängningens fot.Foten är tillräckligt kraftig som stöd för att svänga en mindre grävmaskin och är gjord så att stubbar eller stenar kan avlägsnas.Länk och rotator tillkommer.

• Snabbfäste S40
• Huvudbom 100 x 150mm S4
• Förlängning 2 x 30cm steg
• För rotatorlänk 90/25
• Vikt ca 65kg

Den mekaniska bomförlängningen görs i två 30 cm-steg med en låsning. Förlängningen är tillräcklig för att ställa skördaren upprätt på förlängningens fot.Foten är tillräckligt kraftig som stöd för att svänga en mindre grävmaskin och är gjord så att stubbar eller stenar kan avlägsnas.Länk och rotator tillkommer.

• Snabbfäste S45
• Huvudbom 100 x 150mm S4
• Förlängning 2 x 30cm steg
• För rotatorlänk 90/25
• Vikt ca 75kg

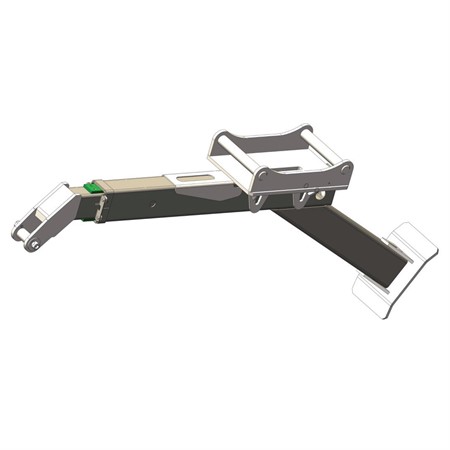

Det hydrauliska utskjutet har en inbyggd cylinder i den inre balken. Balken är försedd med glidskenor av hållbar plast och får en rörelse på 750 mm.Cylinderns slanganslutningar ligger väl skyddade.Styrventilen ingår inte i standardleverans men kan levereras om sådan behövs.Foten är tillräckligt kraftig som stöd för att svänga en mindre grävmaskin och är gjord så att stubbar eller stenar kan avlägsnas. Länk och rotator tillkommer.

• Snabbfäste S40
• Huvudbom 100 x 150mm S4
• Utskjut 75 cm, 40/25-750
• För rotatorlänk 90/25
• Vikt ca. 85 kg

Det hydrauliska utskjutet har en inbyggd cylinder i den inre balken. Balken är försedd med glidskenor av hållbar plast och får en rörelse på 750 mm.Cylinderns slanganslutningar ligger väl skyddade.Styrventilen ingår inte i standardleverans men kan levereras om sådan behövs.Foten är tillräckligt kraftig som stöd för att svänga en mindre grävmaskin och är gjord så att stubbar eller stenar kan avlägsnas. Länk och rotator tillkommer.

• Snabbfäste S45
• Huvudbom 100 x 150mm S4
• Utskjut 75 cm, 40/25-750
• För rotatorlänk 90/25
• Vikt ca. 100 kg
